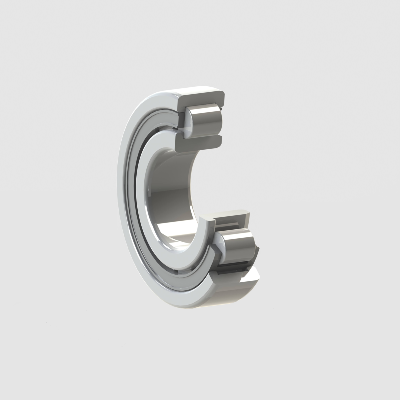

Zylinderrollenlager

Zylinderrollenlager

N Series

N Series

Kugellager Type Abmessungen Tragfaehigkeit
d D B rmin CISO C0 ISO
(mm) (kN)
N20103 17,00 40 12 0,6 20,84 18,38
N20104 19,99 47 14 0,6 - 1,0 31,11 29,17
N20106 30,00 58 17 0,3 - 0,6 44,17 48,67
N20109 47,09 96 21 1,2 - 0,3 89,49 117,61
N20206 30 62 16 1,5 - 2,0 40,47 39,30
N20207 36,99 73 17 0,6 - 0,3 51,42 56,01
N20207 X 36,99 73 17 0,6 - 0,3 51,42 56,01
N20209 47,09 96 21 1,2 - 0,3 89,49 117,61

NU Series

NU Series

Kugellager Type Abmessungen Tragfaehigkeit
d D B rmin CISO C0 ISO
(mm) (kN)
NU20105 23,96 42 10 0,3 15,25 15,26

NJ Series

NJ Series

Kugellager Type Abmessungen Tragfaehigkeit Derhzahlgrenzen
d D B rmin CISO C0 ISO Thermische Referenz Fett Öl
(mm) (kN) ng (dev /dk)
NJ20116 80 110 28 1,0 127,23 238,43
NJ20216 80 110 23 1,0 - 0,3 107,98 188,36
NJ20309 45 75 19 1,0 - 0,6 52,61 63,84
NJ206 35 62 16 1,0 - 0,6 38,76 36,95 9 600 11 000 13 000
NJ212 60 110 22 1,5 94,01 102,32 5 400 5 800 7 000
NJ2203 17 40 16 0,6 - 0,3 24,04 21,69 13 300 19 000 22 000
NJ2207 X 35 64 23 1,1 - 0,6 64,14 68,84 7 100 8 500 11 000
NJ2208 40 80 23 1,1 83,68 94,06 3 600 7 500 10 000
NJ2209 E 45 85 23 1,1 75,21 83,36 5 700 6 900 9 200
NJ2211 E 55 100 25 1,5 - 1,1 99,69 118,94 4 700 5 800 8 300
NJ2212 60 110 28 1,5 126,70 150,18 4 400 5 200 7 000
NJ2307 35 80 31 1,5 - 1,1 92,41 99,59 6 600 7 000 10 000
NJ30111 55 110 28 1,5 - 1,0 126,70 150,18
NJ306 30 72 19 1,1 53,55 50,70 8 700 8 700 12 000
NJ307 E 35 80 21 1,5 - 1,1 53,01 60,86 8 000 7 900 10 000
NJ309 45 100 25 1,5 98,56 100,46 6 400 6 200 8 300

NUP Series

NUP Series

Kugellager Type Abmessungen Tragfaehigkeit Derhzahlgrenzen
d D B rmin CISO C0 ISO Thermische Referenz Fett Öl
(mm) (kN) ng (dev /dk)
NUP208 40 80 18 1,1 - 0,6 57,72 58,21 7 400 8 300 10 000
NUP308 E 40 90 23 - 19 1,5 - 1,0 80,83 78,62 7 100 6 900 9 100

RNU Series

RNU Series

Kugellager Type Abmessungen Tragfaehigkeit
d D B rmin CISO C0 ISO
(mm) (kN)
RNU209 53,41 85 19 1,1 76,70 81,36
RNU210 59,50 90 20 1,1 66,44 72,53
RNU2209 53,41 85 23 1,1 - 0,5 96,94 109,94
RNU2304 27,50 52 21 1,1 44,56 42,01
RNU309 58,50 100 25 1,5 98,56 100,46

20000

20000 Series

Kugellager Type Abmessungen Tragfaehigkeit
d D B rmin CISO C0 ISO
(mm) (kN)
20208 40 80 18 1,1 47,88 51,57

HJ+NJ Series

HJ+NJ Series

Kugellager Type Abmessungen Tragfaehigkeit Derhzahlgrenzen
d D B rmin CISO C0 ISO Thermische Referenz Fett Öl
(mm) (kN) ng (U/min)
HJ-NJ208 49,5 80 18 1,1 57,72 58,21 7400 8300 10000
